Description
En général
Les enceintes climatiques fabriquées par CTS Gmbh font référence en Europe, en termes de précision, de fiabilité, de robustesse et d’ergonomie d’utilisation.
La fabrication des équipements intègre un savoir-faire et bénéficie d’un retour d’expérience de plus de 35 ans. Les ingénieurs ont conçu ces équipements pour fonctionner en continu et garantir des conditions climatiques précises et reproductibles en cycle (programme) comme en continu (stabilité).
CTS Gmbh démarre la production des premières séries en 1996, à destination des marchés Européens. Depuis 2005, les équipements bénéficient d’une nouvelle interface homme machine et d’un nouveau Design.
Aujourd’hui, la zone de fabrication s’étend sur plus de 10.000 m2 et permet de produire, pour l’Europe et le monde, environ 1000 équipements par an.
La série d’enceintes climatiques modèle C existe en quatre versions de base :
- C10 pour une gamme de température de travail entre +10°C et +95°C.
- C-20 pour une gamme de température de travail entre -20°C et +180°C.
- C-40 pour une gamme de température de travail entre -40°C et +180°C*.
- C-70 pour une gamme de température de travail entre -70°C et +180°C*.
Cette gamme d’équipements se décline en volume utile de 100 litres jusqu’à 3000 litres, et en version CW, chambre de grand volume (Walk’In Room) pour des dimensions supérieures à 3000 litres.
Les équipements CTS, prévus pour être utilisés en mode manuel et en mode programme, permettent de réaliser des vitesses de variation en température contrôlées (de 0.5 à 30°C/min en fonction des modèles et des applications). Les équipements configurés en version « VRT » (variation rapide en température) sont proposés sous l’appellation CS (se référer aux spécifications techniques des équipements type CS).
Les points forts :
- Une grande fiabilité dans la réalisation des cycles thermiques, et dans son fonctionnement.
- Un brassage d’air homogène sur la largeur du volume utile, optimisé et favorisant les échanges thermiques avec vos échantillons.
- Une excellente homogénéité en température.
- Du fait d’une technologie par bain de rosée, une excellente stabilité en humidité et donc homogénéité dans tout le volume utile.
- Une compatibilité en communication vers d’autres interfaces logicielles type ASCII/Lab View…
- Un programmateur industriel et une IHM indépendants d’un PC. L’enceinte est ainsi autonome vis à vis des caprices de fonctionnement des outils informatiques.
- Un niveau de consommation en énergie toujours plus bas.
- Un niveau de bruit très faible.
Nos enceintes sont fournies en standard avec :
- Une sonde capacitive pour la mesure et le contrôle de l’humidité.
- Une réserve d’eau déminéralisée de 15 Litres accessible en façade.
- Une étagère pour charge de 35 kg, amovible et ajustable en hauteur.
- Un passage de cloison diamètre 50mm.
- Un programmateur 100 programmes, nombre de segments indéfinis.
- Des pieds ajustables en hauteur.
- Un manuel d’utilisation et de maintenance.
* En option : gamme de température possible jusqu’à +200°C
Caractéristiques
Avantages principaux
Le volume intérieur des enceintes climatiques CTS Gmbh est en inox 1.4301 électro poli. Il est soudé étanche. L’objectif est d’éviter la pénétration d’humidité sous forme liquide ou vapeur dans l’isolant entre les parois intérieures et extérieures de l’enceinte.
L’absence de pont thermique entre le volume intérieur et la structure extérieure est un point essentiel dans la conception de ces équipements :
- Ceci confère une excellente stabilité en température et humidité du point de vue de la stabilité temporelle, et une très bonne homogénéité spatiale dans tout le volume utile.
- Aucun point de condensation dans le volume utile.
Deux sondes de température PT100 (aspiration et soufflage) sont installées dans le volume utile (pour les volumes supérieurs à 100 litres). Ceci permet ainsi :
- Un meilleur contrôle et une meilleure régulation du paramètre Température
- Tracer les incidences éventuelles créées par les charges échantillons en test.
- Valider les conditions de stabilités sur l’échantillon en test.
La sonde de contrôle et de mesure en humidité est de fabrication Rotronic version I2000. Les sondes capacitives installées dans nos équipements sont contrôlées par Rotronic et par CTS avant montage de manière unitaire.
L’utilisation d’une sonde capacitive permet :
- L’affichage du paramètre « humidité » sur toute la plage de température de l’équipement (quel que soit le mode de fonctionnement de l’équipement).
- Une régulation précise dans la plage de température 10°C/95°C en s’affranchissant des aléas de mesure dus à l’utilisation des psychromètres (remplacement de la « chaussette » textile sur pollution ou dégradation).
- Une mesure directe du point de rosée pouvant être validée et corrélée avec la température du bain de rosée installé dans le caisson de traitement de l’air de l’équipement – véritable aide au diagnostic à distance.
En partie basse du volume utile, un fond répartiteur du flux d’air permet de s’affranchir des « effets de paroi ».
Il contribue à répartir le flux d’air de manière homogène dans le volume utile. Objectif : une excellente homogénéité en température dans le volume de l’enceinte. Il permet un support de charge de 150kg/m2 correctement réparti.
Le cadre de porte est chauffé, pour éviter toute condensation nuisible au fonctionnement optimum en température régulée et toute corrosion des parties internes et externes de l’équipement.
Les passages d’arbre (moteur de ventilation), les passages de cloisons pour les câbles des sondes et autres accessoires sont étanches.
Le hublot panoramique, proposé en option, est sans buée. Il permet une vision entière du volume utile. Il est uniformément chauffé grâce un film métallique transparent qui couvre toute la surface de la première vitre coté volume utile. Ce dernier permet d’éviter :
- Toute condensation qu’elles que soient les conditions climatiques internes et externes.
- Toute perturbation des conditions climatiques internes.
Le CTS Contrôler et le logiciel CID, ont été conçus pour proposer une IHM ergonomique.
 |
|
|
 |
Accessoires
Accessoires proposés
|
  |
 |
|
Variantes & déclinaisons
Simulation SolaireEnceinte climatique combinée aux essais de simulation solaire :
|
 |
|
|

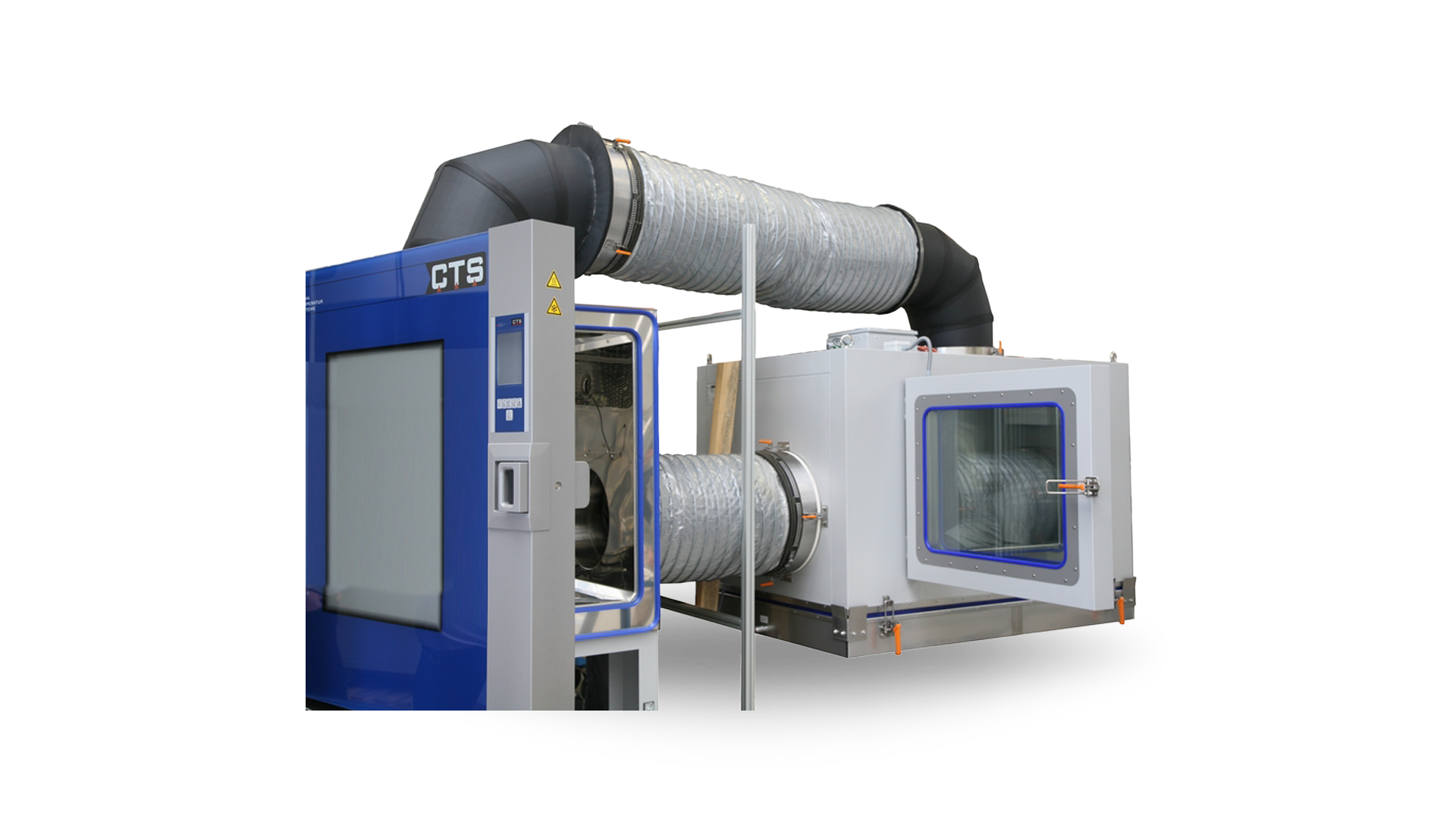

Générateur combi CSRVersion d’enceinte climatique permettant la régulation de température et d’humidité dans un volume déporté de plusieurs mètres.
|
Version EexÉquipement à sécurité augmentée pour application sur composants dangereux, explosifs, inflammables et corrosifs.
|
|
| Si vous souhaitez plus d’informations sur ces variante, nous vous remercions de nous consulter par téléphone ou via l’onglet « Contact ». |
|
La série C10 : de +10°C à +95 °C
| Modèle | Volume utile | Dimensions internes | Dimensions externes | Gamme d’humidité | Tension alimentation | Vitesse de variation Suivant la CEI60068-3-5 |
| Litres | H-L-P (mm) | H-L-P (mm) | % HR | V | ||
| C+10/200 | 200 | 750 650 400 |
1850 940 1345 |
De 10% à 98%
Entre +10°C et +95°C |
220 mono, 50Hz | +1°C/min -1°C/min |
| C+10/350 | 350 | 750 650 720 |
1850 920 1645 |
+0,9°C/min -0,9°C/min |
||
| C+10/600 | 600 | 850 850 830 |
1875 1140 1950 |
+0,7°C/min -0,7°C/min |
||
| C+10/1000 | 1000 | 900 1000 1100 |
2000 1290 2245 |
+0,6°C/min -0,6°C/min |
||
| C+10/1500 | 1500 | 900 1000 1600 |
2000 1290 2745 |
+0,3°C/min -0,3°C/min |
La série C-20 : de -20°C à +180 °C
| Modèle | Volume utile | Dimensions internes | Dimensions externes | Gamme d’humidité | Tension alimentation | Vitesse de variation Suivant la CEI60068-3-5 |
| Litres | H-L-P (mm) | H-L-P (mm) | % HR | V | ||
| C-20/200 | 200 | 750 650 400 |
1850 940 1345 |
De 10% à 98%
Entre +10°C et +95°C |
220 mono, 50Hz | +1°C/min -1°C/min |
| C-20/350 | 350 | 750 650 720 |
1850 920 1645 |
+0,9°C/min -1,5°C/min |
||
| C-20/600 | 600 | 850 850 830 |
1875 1140 1950 |
+0,7°C/min -1°C/min |
||
| C-20/1000 | 1000 | 900 1000 1100 |
2000 1290 2245 |
400 Tri+N, 50hz | +1,5°C/min -1°C/min |
|
| C-20/1500 | 1500 | 900 1000 1600 |
2000 1290 2745 |
+1°C/min -0,9°C/min |
La série C-40 : de -40°C à +180 °C
| Modèle | Volume utile | Dimensions internes | Dimensions externes | Gamme d’humidité | Tension alimentation | Vitesse de variation Suivant la CEI60068-3-5 |
| Litres | H-L-P (mm) | H-L-P (mm) | % HR | V | ||
| C-40/100 | 100 | 500 500 400 |
1630 770 1060 |
De 10% à 98%
Entre +10°C et +95°C |
220 mono, 50Hz | +3°C/min -5°C/min |
| C-40/200 | 200 | 750 650 400 |
1800 920 1345 |
400 tri+N, 50Hz | +4°C/min -4°C/min |
|
| C-40/350 | 350 | 750 650 720 |
1850 920 1645 |
+3,5°C/min -4°C/min |
||
| C-40/600 | 600 | 850 850 830 |
1900 1120 1950 |
+3,5°C/min -3,5°C/min |
||
| C-40/1000 | 1000 | 900 1000 1100 |
2000 1270 2245 |
+3°C/min -3°C/min |
||
| C-40/1500 | 1500 | 900 1000 1600 |
2000 1270 2745 |
+3,5°C/min -2,5°C/min |
La série C-70 : de -70°C à +180 °C
| Modèle | Volume utile | Dimensions internes | Dimensions externes | Gamme d’humidité | Tension alimentation | Vitesse de variation Suivant la CEI60068-3-5 |
| Litres | H-L-P (mm) | H-L-P (mm) | % HR | V | ||
| C-65/100 | 100 | 500 500 400 |
1630 770 1060 |
De 10% à 98%
Entre +10°C et +95°C |
220 mono, 50Hz | +3°C/min -2°C/min |
| C-70/200 | 200 | 750 650 400 |
1800 920 1345 |
400 tri+N, 50Hz | +4°C/min -4°C/min |
|
| C-70/350 | 350 | 750 650 720 |
1850 920 1645 |
+3,5°C/min -4°C/min |
||
| C-70/600 | 600 | 850 850 830 |
1900 1120 1950 |
+3,5°C/min -3°C/min |
||
| C-70/1000 | 1000 | 900 1000 1100 |
2000 1270 2245 |
+2,5°C/min -2,5°C/min |
||
| C-70/1500 | 1500 | 900 1000 1600 |
2000 1270 2745 |
+3,5°C/min -2,5°C/min |
